聯成電腦小邱老師專欄：Creo分享-混成滑鼠造型
文/圖、小邱老師
本文轉載自聯成電腦技術論壇，歡迎點選此連結，前往小邱老師版與講師互動。
這次帶來滑鼠造型教學，主要以「邊界混成」功能與曲面操作來完成，初學者可照著步驟慢慢學習，進階者可依照此主題隨性發揮。

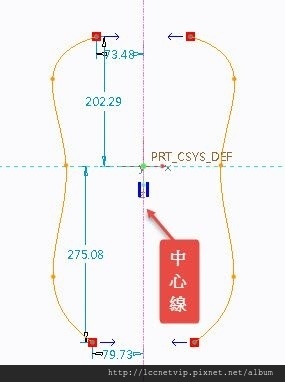

1. 在上基準面畫滑鼠側邊造型，並加上中心線，將造型鏡射到另一側。

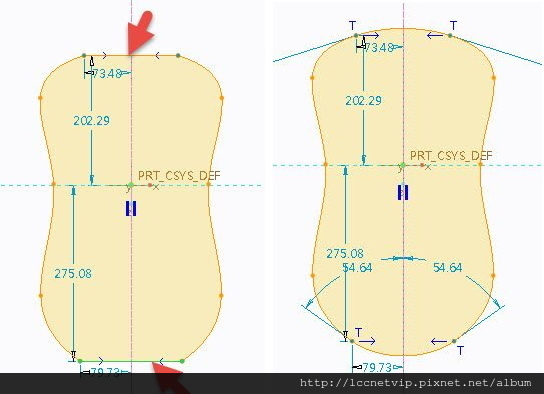

2. 在上下的缺口處，畫雲規線連接，並將雲規線與兩側線段相切。

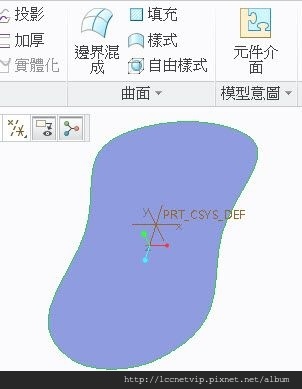

3. 完成草繪後，把這個封閉圖形「填充」為曲面。

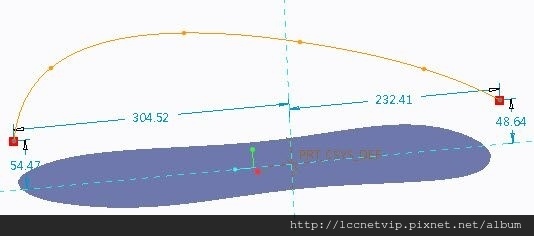

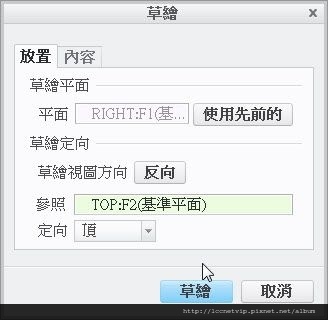

4. 在右基準面（定向為頂），畫一個前面較低，後面較高的造型線。

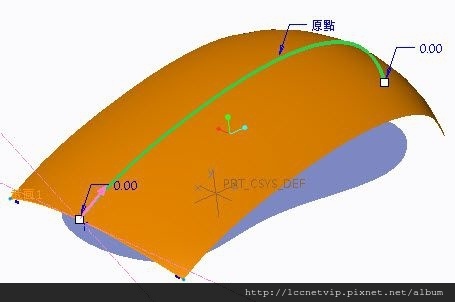

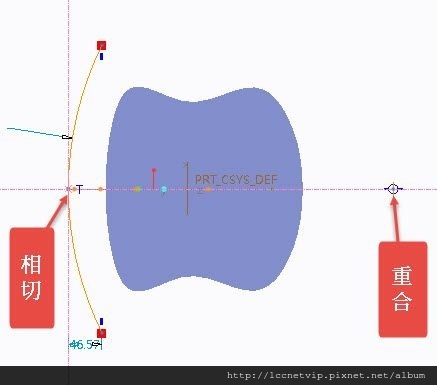

5. 以此線段為路徑做「掃描」，截面畫一個圓弧，完成下圖的弧形曲面，需要注意的是，弧形曲面必須大於底部曲面。
6. 使用「投影」將邊線投影至弧形曲面上。選投影鏈時，必須按住Shit來加選邊線，曲面欄位選擇弧形曲面，投影方向參照選Top（上基準面）。

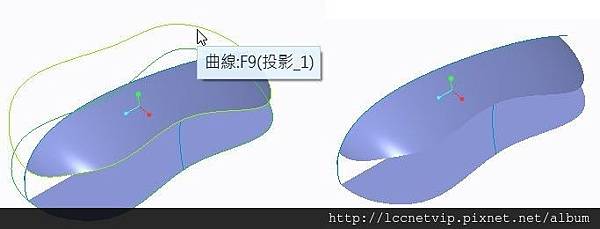

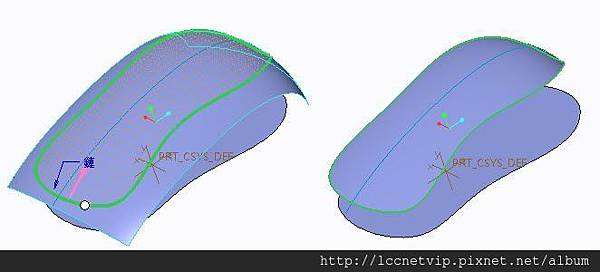

7. 選弧形曲面，使用「裁剪」，裁剪的剪刀為投影曲線，裁剪完成如右圖。

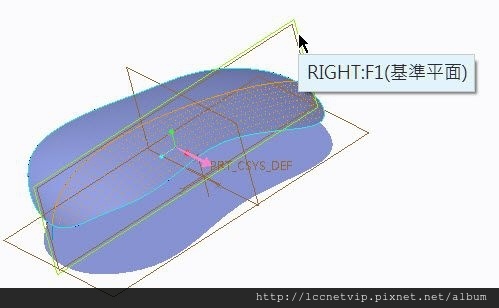

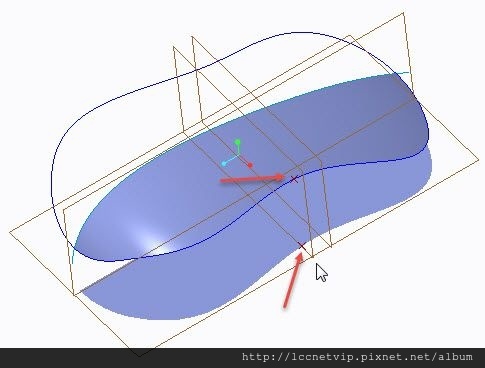

8. 再次對弧形曲面做「裁剪」，剪刀為右基準面，將弧形曲面切一半。

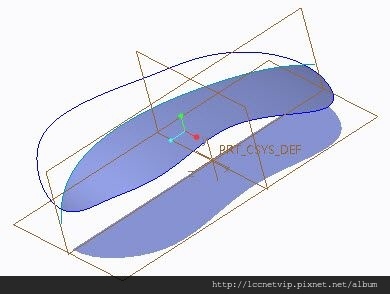

9. 下方平面也使用相同方式裁剪。這樣可以造型曲面更容易鋪面。

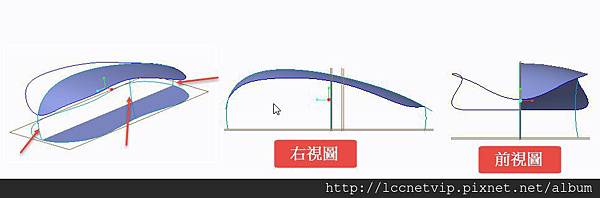

10. 接下來要做滑鼠側面造型的準備，在滑鼠內凹處，建立一平行基準面，在邊線和基準面相交處，建立兩個基準點。
11. 在前基準面與平行基準面，共繪製三個圓弧造型。
12. 這裡須注意先把草繪線段隱藏後，再做「邊界混成」。

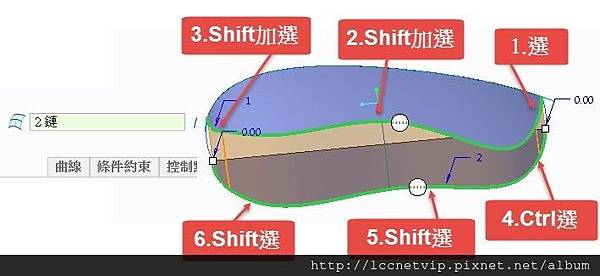

13. 邊界混成第一方向，選上下兩條相切邊線（注意連續線段，按住Shift選取，非連續線段，按住Ctrl鍵選取）。
14. 邊界混成第二方向，選三個弧線。

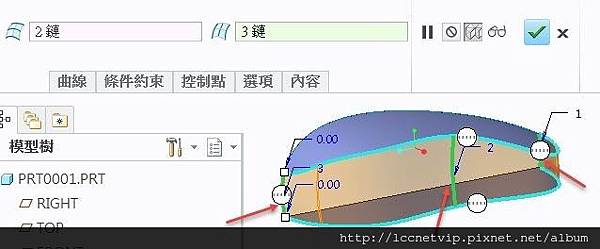

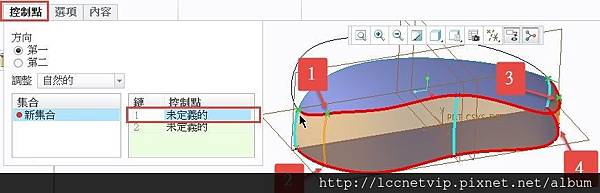

15. 可以發現混成曲面產生小碎面，可以從「控制點」來調整，選「未定義的」再依序選擇點1與點2，即可消除小碎面，點3與點4也以相同方式消除。

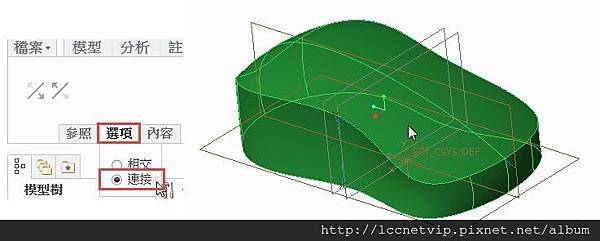

16. 將曲面全部合併（每兩個一組合併，重複合併動作到變成一個曲面，因為不是相交的曲面，可使用「連接」選項），再鏡射到另一側，與鏡射的曲面再合併一次。

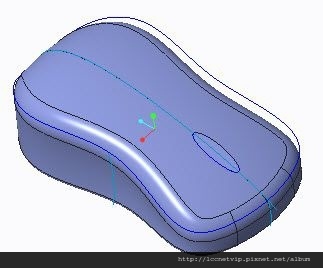

17. 滑鼠邊緣製作圓角，並在上基準面畫一個橢圓形，等下製作滾輪位置。

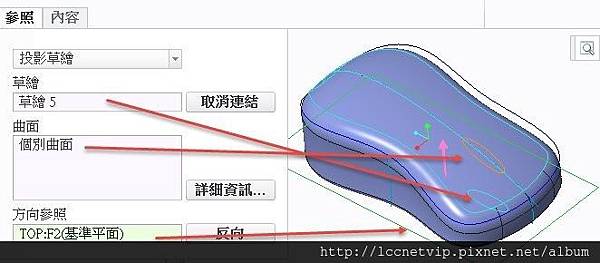

18. 將橢圓形投影到曲面上。投影草繪為橢圓形，投影方向參照為Top（上基準面）。

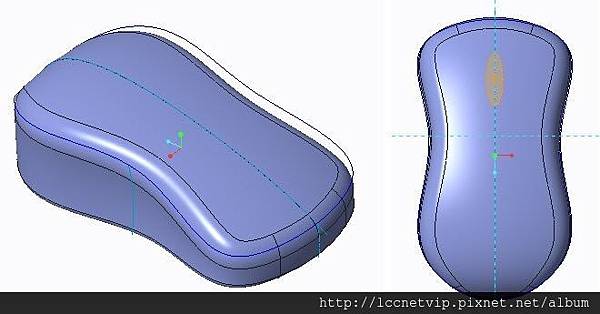

19. 接著對曲面做「裁剪」，以橢圓形為剪刀，完成如下圖。

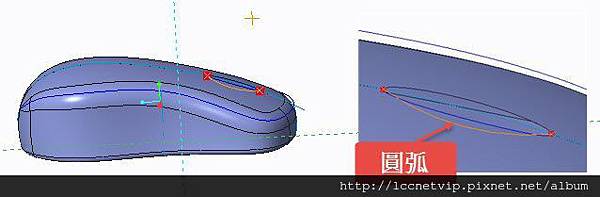

20. 在右基準面繪製草繪，參照橢圓形的前後兩個點，繪製一個圓弧。

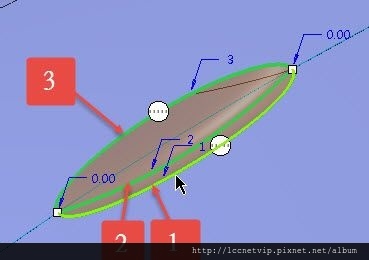

21. 將原本的橢圓形隱藏（重點），利用「邊界混成」，依序選半邊橢圓與圓弧，完成曲面。

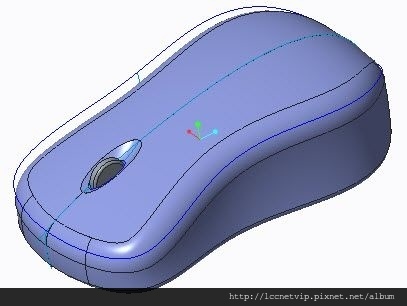

22. 這邊可再利用相同技巧，在上基準面畫橢圓，投影至曲面，再進行裁剪，可完成橢圓形洞。
23. 在右基準面畫出圓形滾輪，並引伸出滾輪厚度，製作滾輪圓角。

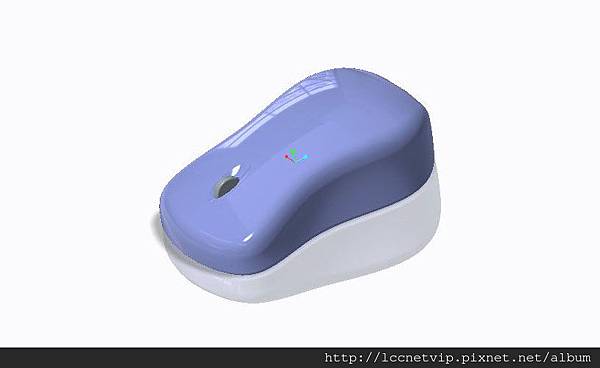

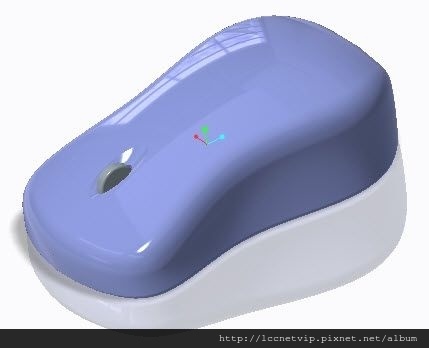

24. 這次以Creo的「邊界混成」為主軸，完成滑鼠造型，相信操作過這個案例，同學對於邊界混成會更加瞭解與熟練。
如果你有腦袋有清醒且認真看完，應該會有一個疑問，就是剛剛是在討論Pro/E這套軟體，那小邱老師一直說的Creo是甚麼東西?其實剛剛說了Pro/E陪伴我們25年了，所以PTC在2011年的時候已經將Pro/E改名為Creo Parametric囉。
以上是聯成電腦評價分享小邱老師對邊界混成的示範，如果對工業設計有興趣的你，不妨可以到楠梓分校粉絲團詢問或聯成電腦查詢相關資料唷。
